У Magner 175F (NF) и Kisan Newton HD контроль скотча устроен по-разному. Magner использует механический датчик TDS: он реагирует на утолщение банкноты. В Newton HD для оценки склеек применяется ультразвук вместе с оптическими данными. Разница важна при обслуживании и диагностике, но выбирать аппарат только по слову «ультразвуковой» было бы слишком просто. [1] [3]
Зачем сортировщику отдельный контроль скотча
Склеенная купюра может быть подлинной, но требовать отбора по состоянию. Поэтому контроль ленты относится к оценке физического состояния банкнот. Сообщение Tape (скотч) говорит о причине отбраковки; по нему одному нельзя судить о подлинности денег. [6]
Для кассы результат состоит из двух частей: аппарат должен выполнять нужный отбор, а оператору важно понимать, почему купюра оказалась в отбраковке. Когда эти причины смешивают, жалоба «датчик скотча не работает» может объединять совершенно разные ситуации.

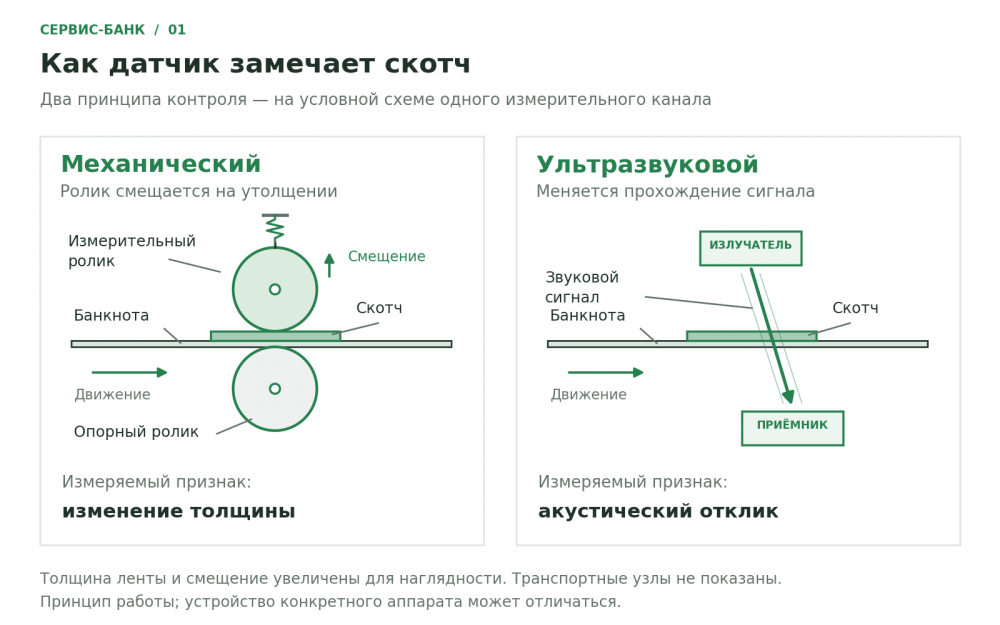

Механический TDS: как это работает у Magner 175F
Банкнота проходит через контактный измерительный узел. Лента добавляет толщину, измерительный элемент смещается, электроника фиксирует изменение. У TDS Magner 175F используются двенадцать измерительных каналов. [1] [7]
Измеряются небольшие изменения толщины, поэтому состояние механики здесь имеет прямое значение. Нестабильное движение и вибрации влияют на измерение. При разборе неисправности рассматривают весь узел: загрязнение, механическую часть, сигнал датчика и соединения. Похожие симптомы могут иметь разные причины, поэтому проверяют весь узел. [2] [7]

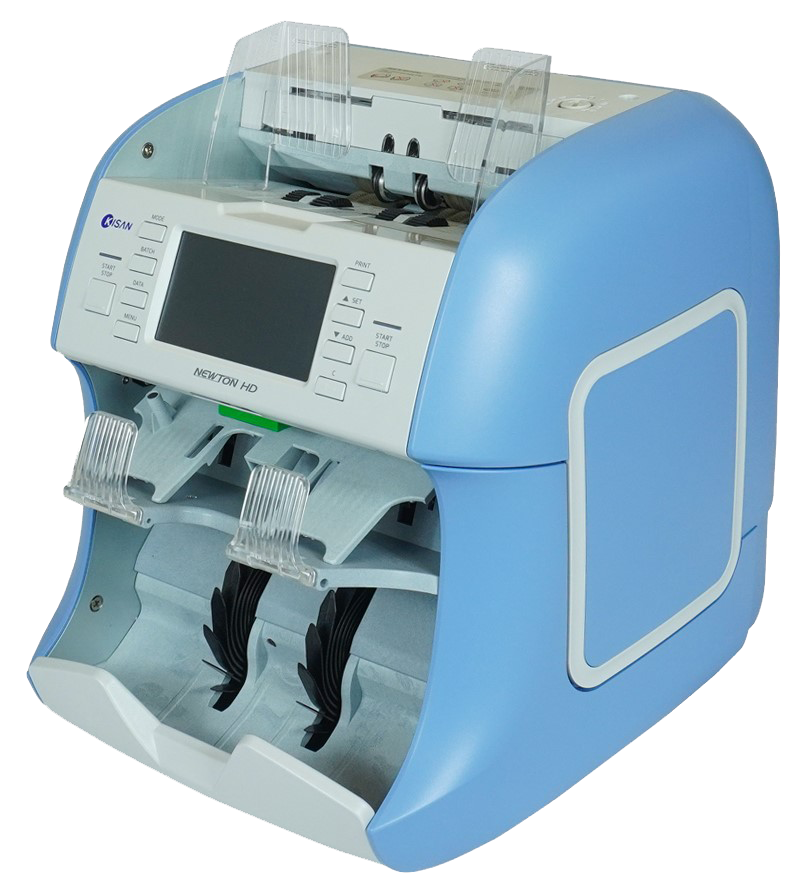

Ультразвук у Newton HD
В ультразвуковой схеме сигнал проходит через банкноту от излучателя к приёмнику. Дополнительный слой меняет прохождение сигнала. Для самого измерения не требуется прижимать к бумаге механический щуп. [4]
У Newton HD ультразвуковые и оптические данные используются в системе оценки состояния банкнот. Ультразвуковой датчик также нуждается в исправном тракте и обслуживании. В аппарате предусмотрено отдельное сообщение Sensor Error (US): это уже повод разбираться с оборудованием, а не только с отвергнутой купюрой. [3] [6]
Почему тип датчика ещё не решает всё
На обнаружение ленты влияют её размеры, расположение и зона измерения. В описании ультразвукового принципа отдельно рассматривается соотношение ширины ленты и приёмного отверстия. Поэтому вывод «ультразвук поймает любой скотч» технически неверен. [4]
| Особенность | Magner 175F | Kisan Newton HD |
|---|---|---|
| Принцип контроля | Контактное измерение утолщений механическим TDS | Изменение ультразвукового сигнала в системе оценки состояния |
| Очистка | Датчик и ролик TDS, доступные участки тракта | Блок детекции и тракт банкнот |
| При повторяющихся сбоях | Проверка механики, сигнала, соединений и калибровки | Проверка блока детекции, тракта и сообщений аппарата |
Назначать победителя по этой таблице нельзя: она описывает устройство и обслуживание. Качество отбора оценивают по работе конкретной машины. Для сравнения полезны одинаковые образцы и сопоставимые режимы, включая банкноты без ленты, которые аппарат отправляет в отбраковку.
Tape (скотч), сдвоенность и загнутый угол
В Newton HD это разные сообщения: Tape (скотч), Double (сдвоенность), Dog Ears (загнутые углы). Сначала разбирают указанную аппаратом причину. Это помогает не принять проблему подачи или другой критерий отбора за неисправность контроля скотча. [6]
Новые банкноты тоже могут слипаться. Подготовка пачки и разделение листов при подаче имеют значение, но слипание не объясняет любой отказ. Если одна и та же купюра без ленты повторно вызывает Tape (скотч), её стоит сохранить: с таким образцом сервису проще воспроизвести жалобу. [5]
На Magner 175F отчёт по отбракованным банкнотам открывается после пересчёта кнопками «ПЕЧАТЬ/ОТП», затем «0». Для обращения в сервис полезны точное сообщение и условия его появления: валюта, режим, одна проблемная банкнота или целая пачка. [1]
Обслуживание или замена аппарата
Механический TDS сам по себе не является причиной менять исправный Magner. Решение зависит от задач кассы, состояния машины и объёма необходимых работ. У Magner 175F и 175FF различаются сервисные процедуры, поэтому калибровку выполняют для конкретного исполнения. [7] [8]
При проверке после работ используют выбранные контрольные образцы с лентой и разбирают причины отбраковки банкнот без неё. Просто снизить отбраковку отключением нужного контроля — не значит устранить заявленную проблему.
Скорость также оценивают в рабочем режиме. У Magner 175F для разных сочетаний функций предусмотрены разные скорости обработки. Для кассы важнее время на всю выручку с повторными прогонами и разбором отбраковки, чем максимальное число листов в характеристиках. [1]
«Сервис-Банк» обслуживает Magner 175F, 175FF и Kisan Newton HD. Если аппарат пропускает склейки или часто выдаёт Tape (скотч), обратитесь в сервис: начнём с симптомов и состояния оборудования. 8 800 302-51-72.
Источники
- Magner 175F, инструкция по эксплуатации, 64 с.: с. 16 — механический TDS; с. 57 — скорости режимов; с. 61–62 — датчик и ролик.
- WO2023031901A1, Paper sheet thickness detector: контактное измерение толщины и влияние вибраций.
- ДИИП 2000, техническое описание Newton HD, раздел об определении физического состояния.
- WO2010074418A2: ультразвуковое обнаружение ленты, размеры измерительной зоны.
- Банк Англии, Banknote FAQs, вопрос «Do polymer banknotes stick together?».
- Newton HD, руководство пользователя v1.00, 21 с.: с. 4 — подготовка банкнот; с. 16–17 — очистка; с. 18 — сообщения.
- Magner 175/175F, сервисное руководство, ред. 2.3 от 09.07.2015: с. 46–47 — калибровка; с. 58 — очистка.
- Magner 175FF, сервисное руководство, ред. 1.0.7 от 03.09.2015: с. 49–51 — каналы TDS; с. 111 — диагностика соединения.
