CIS снимает изображение проходящей банкноты, RGB передаёт её цвета, а ИК помогает увидеть особенности печати, скрытые при обычном освещении. Эти технологии работают вместе. Разница между аппаратами — в том, какие изображения они получают и как используют их для распознавания и проверки денег.
Сканер читает банкноту строка за строкой
Внутри счётчика купюра проходит мимо узкой светочувствительной линейки. Она считывает одну полоску изображения за другой, пока программа собирает их в целый образ. По этому образу можно распознавать рисунок и номинал, сравнивать защитные элементы с эталоном.
CIS — сокращение от Contact Image Sensor. Типовой модуль объединяет линейку, оптику и подсветку. Это компактный сканер, расположенный близко к поверхности банкноты. Магнитные и ультрафиолетовые датчики дополняют его своими измерениями.

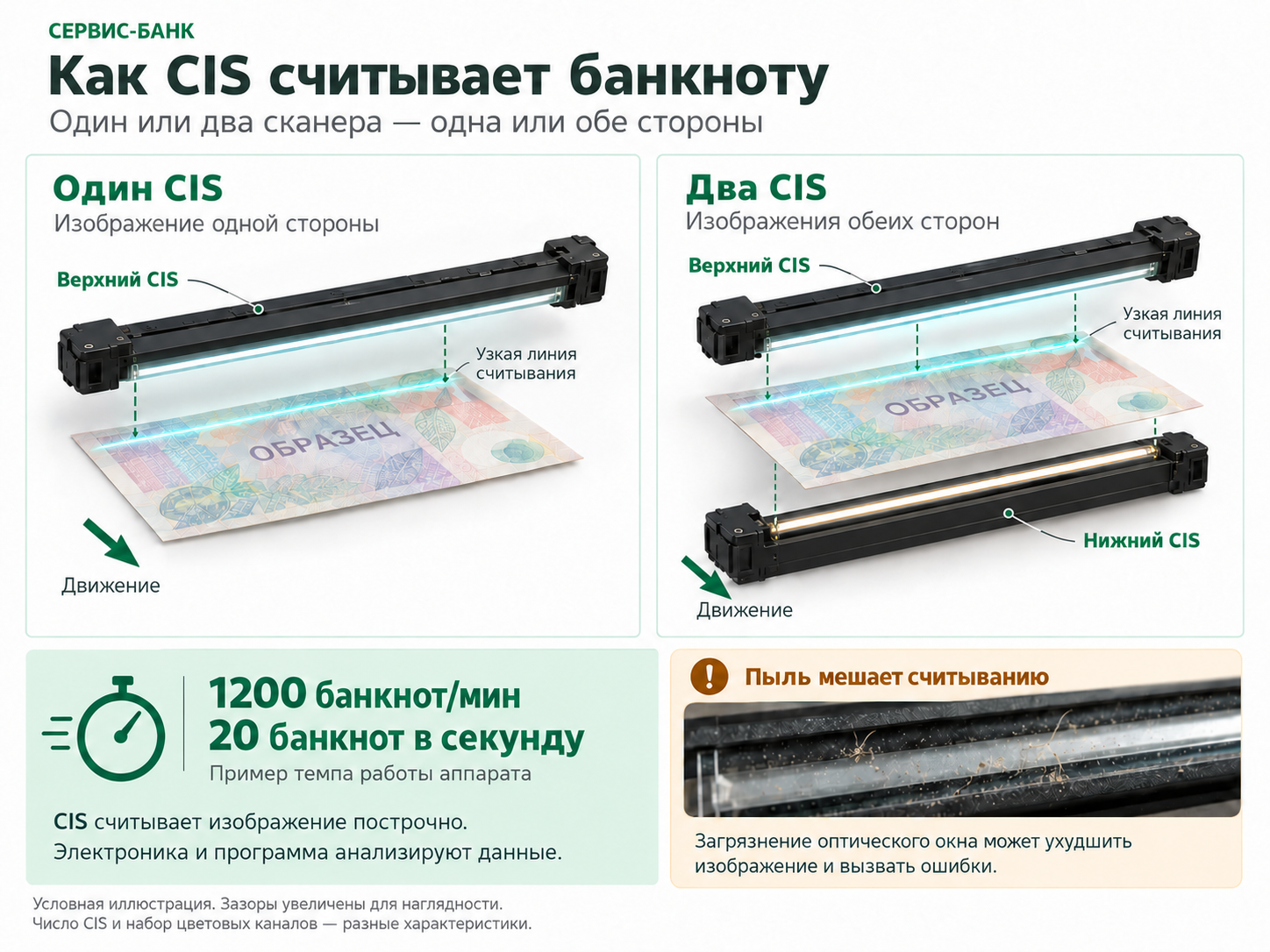

Один или два CIS: какие стороны видит аппарат
Когда односторонний сканер установлен сверху, он получает отражённое изображение верхней стороны купюры. Второй CIS снизу позволяет за тот же проход снять оборотную сторону. Программа получает больше материала для анализа рисунка, загрязнений и серийных номеров.
Число сканеров и число цветовых каналов — разные характеристики. Два модуля могут иметь разную подсветку и детализацию. А чтение номеров или сортировка по состоянию требуют ещё и соответствующих алгоритмов: эти функции есть у определённых моделей и исполнений.
Что дают цвет и инфракрасный свет
Представьте два участка печати — синий и оранжевый. На сером изображении они могут оказаться почти одинаковой яркости. Цветовые каналы помогают их различить. Под инфракрасной подсветкой картина меняется снова: одна краска остаётся заметной, другая сливается с бумагой.
| Изображение | Какая информация в нём есть |
|---|---|
| Монохромное в видимом свете | Яркость участков, контуры, рисунок и символы в градациях серого |
| RGB | Раздельные красный, зелёный и синий каналы — данные о цвете печати |
| Инфракрасное | Реакция материалов на ИК-подсветку, в том числе расположение ИК-меток |
Реакция краски в ИК зависит от её состава, поэтому её нельзя предсказать по обычному цвету. ИК-изображение часто показывают в градациях серого: такая картинка содержит самостоятельную информацию о банкноте. Детализация при этом зависит от сканирующей системы, а не от наличия цвета на экране.
Как это устроено в DORS 800 и Magner 150
В DORS 800 сканирующая линейка получает видимый и инфракрасный образы. Программа анализирует каждый из них и сопоставляет между собой. В международном описании этот узел обозначен как full-length CIS. Здесь считывается изображение, а не только отклик нескольких отдельных точек.
В Magner 150 CIS работает в составе системы с УФ-, магнитным и ИК-контролем. Чёрно-белая картинка в сервисном режиме может быть выводом отдельного канала. По одному кадру сервисного экрана весь набор каналов сканера не определяют.
Что меняется для кассира
При пересчёте выручки результат заметен по стабильному распознаванию банкнот и понятной отбраковке. В задачах с серийными номерами или сортировкой по состоянию особенно полезны подробные изображения обеих сторон. RGB добавляет сведения о цвете, ИК — о реакции печати, остальные датчики — о других признаках. Надёжность проверки складывается из совместной работы всей системы.
Если счётчик стал чаще отправлять привычные купюры в отбраковку, обратитесь в «Сервис-Банк». Разберёмся, с чем это связано и какое обслуживание требуется: 8 800 302-51-72.
Технические источники

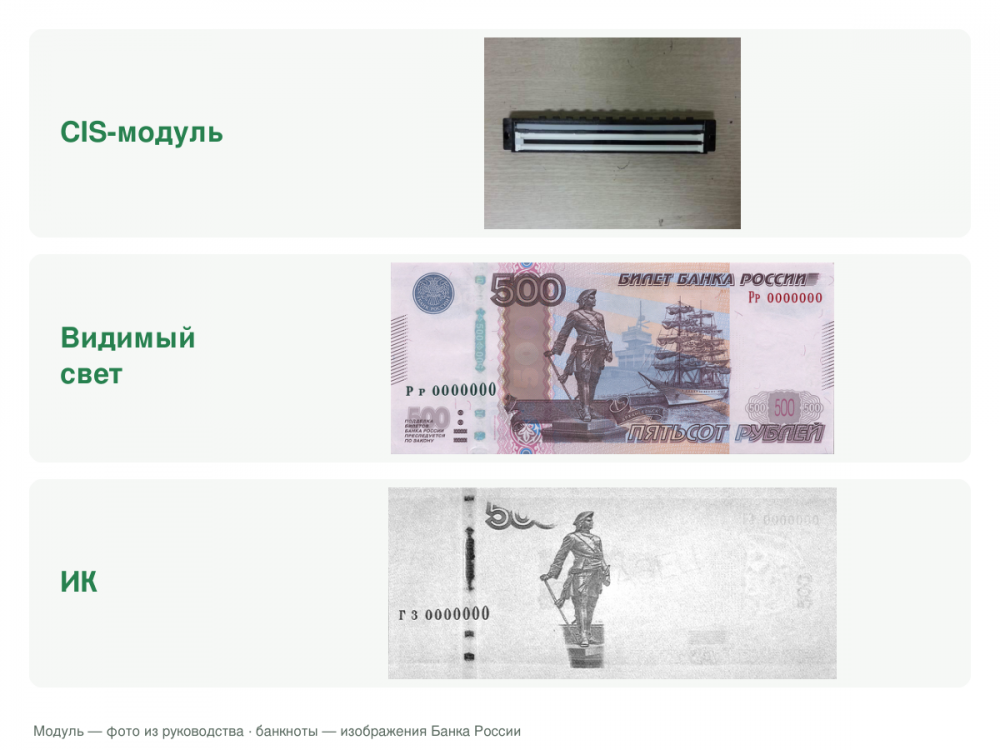

- Банк России: 500 рублей, модификация 2010 года — видимое и ИК-изображения на обложке; снимок CIS рядом показывает сам узел, а не источник этих изображений.
